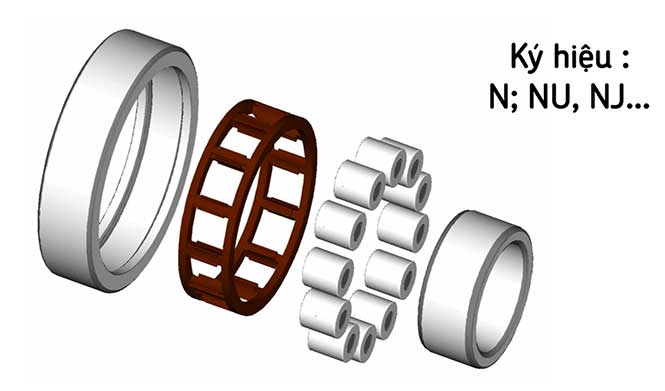

Cấu tạo vòng bi đũa đỡ

cau-tao-vong-bi-dua-nsk



Các loại vòng bi đũa

Là loại vòng bi được thiết kế để chịu được tải trọng hướng kính lớn ở tốc độ cao. Con lăn có dạng hình trụ, giúp phân bố tải trọng trên một diện tích lớn hơn ổ bi, cho phép Vòng bi đũa có sức tải lớn hơn nhiều so với vòng bi cầu. Tuy nhiên, thiết kế của vòng bi đũa chỉ thích hợp đối với lực hướng kính, không thể ứng dụng trong các công việc đòi hỏi sức tải dọc trục.

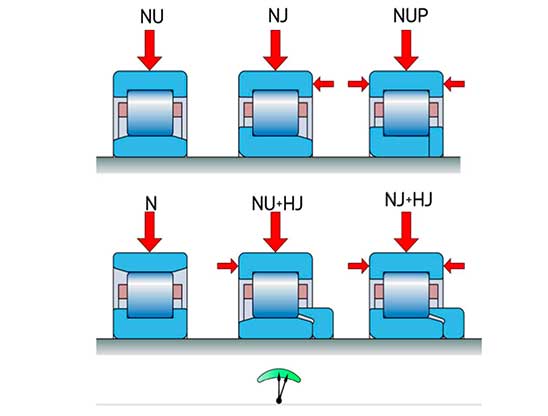

Đặc tính chịu tải của vòng bi đũa

dac-tinh-vong-bi-dua



Các loại vật liệu vòng cách vòng bi đũa



 Polyamide ký hiệu ECP,  thép ký hiệu  ECJ , đồng thau ký hiệu ECM

Vòng Bi NU214

Vòng Bi NU216

Vòng Bi NU219

Vòng Bi NU232

Vòng Bi NJ2212

Vòng Bi NU206

Vòng Bi NU207

Vòng Bi NU309

Vòng Bi NUP210

Vòng Bi NU419

Vòng Bi NU418

Vòng Bi NU417

Vòng Bi NU214

Thông tin Vòng bi NU214

Đường kính trong (d): 70 mm

Đường kính ngoài (D): 125 mm

Độ dày (B): 24 mm

Tình trạng: Mới 100%

Bảo hành: 12 tháng

Trạng thái: Còn hàng

Giao hàng: Toàn Quốc

Hỗ trợ kỹ thuật: 24/7

Vòng Bi NU216

Thông tin Vòng bi NU216

Đường kính trong (d): 80 mm

Đường kính ngoài (D): 140 mm

Độ dày (B): 26 mm

Tình trạng: Mới 100%

Bảo hành: 12 tháng

Trạng thái: Còn hàng

Giao hàng: Toàn Quốc

Hỗ trợ kỹ thuật: 24/7

Vòng Bi NU219

Thông tin Vòng bi NU219

Đường kính trong (d): 95 mm

Đường kính ngoài (D): 170 mm

Độ dày (B): 32 mm

Tình trạng: Mới 100%

Bảo hành: 12 tháng

Trạng thái: Còn hàng

Giao hàng: Toàn Quốc

Hỗ trợ kỹ thuật: 24/7

Vòng Bi NU232

Thông tin Vòng bi NU 232

Đường kính trong (d): 160 mm

Đường kính ngoài (D): 290 mm

Độ dày (B): 48 mm

Tình trạng: Mới 100%

Bảo hành: 12 tháng

Trạng thái: Còn hàng

Giao hàng: Toàn Quốc

Hỗ trợ kỹ thuật: 24/7

Vòng Bi NJ2212

Đường kính trong: 60 mm.

Đường kính ngoài: 110 mm.

Độ dày: 28 mm.

Tình trạng: Mới 100%

Bảo hành: 12 Tháng

Trạng thái: Còn hàng

Giao hàng: Toàn quốc

Vòng Bi NU206

Đường kính trong (d): 30 mm

Đường kính ngoài (D): 62 mm

Độ dày (B): 16 mm

Tình trạng: Mới 100%

Bảo hành: 12 tháng

Trạng thái: Còn hàng

Giao hàng: Toàn Quốc

Hỗ trợ kỹ thuật: 24/7

Vòng Bi NU207

Đường kính trong (d): 35 mm

Đường kính ngoài (D): 72 mm

Độ dày (B): 17 mm

Tình trạng: Mới 100%

Bảo hành: 12 tháng

Trạng thái: Còn hàng

Giao hàng: Toàn Quốc

Vòng Bi NU309

  • Đường kính trong: 45 mm
  • Đường kính ngoài: 100 mm
  • Độ dày vòng bi: 25 mm
  • Tình trạng: Mới 100%
  • Bảo hành: 12 Tháng
  • Trạng thái: Còn hàng
  • Giao hàng: Toàn quốc

Vòng Bi NUP210

Đường kính trong (d): 50 mm

Đường kính ngoài (D): 90 mm

Độ dày (B): 20 mm

Tình trạng: Mới 100%

Bảo hành: 12 tháng

Trạng thái: Còn hàng

Giao hàng: Toàn Quốc

Vòng Bi NU419

Thông số kỹ thuật
Đường kính trong: 95 mm
Đường kính ngoài: 240 mm
Độ dày vòng bi: 55 mm
Trọng lượng: 13.41 Kg
Chủng loại: Vòng bi - Bạc đạn đũa

Vòng Bi NU418

Thông số kỹ thuật
Đường kính trong: 90 mm
Đường kính ngoài: 225 mm
Độ dày vòng bi: 54 mm
Trọng lượng: 11.28 Kg
Chủng loại: Vòng bi - Bạc đạn đũa

Vòng Bi NU417

Thông số kỹ thuật
Đường kính trong: 85 mm
Đường kính ngoài: 210 mm
Độ dày vòng bi: 52 mm
Trọng lượng: 9.72 Kg
Chủng loại: Vòng bi - Bạc đạn đũa
Tình trạng: Còn hàng
