Gối Đỡ Vòng Bi Là Gì? Cấu Tạo, 5 Mã Phổ Biến & Kỹ Thuật Bảo Trì
Gối đỡ vòng bi là cụm linh kiện cơ khí giúp cố định trục, chịu tải và bù sai lệch tâm, đảm bảo hệ thống máy móc vận hành êm ái và bền bỉ. Bài viết này cung cấp thông số kỹ thuật về cấu tạo 2 lớp, bảng phân biệt nhanh 5 loại gối thông dụng (UCP, UCF, UCFL, UCT, UCFC) và quy trình bảo dưỡng chuẩn để kéo dài tuổi thọ thiết bị.
Nội dung chính:
- 1. Vai trò của gối đỡ trong hệ thống chuyển động
- 2. Cấu tạo chi tiết: Vỏ gang & Lõi vòng bi chuyên dụng
- 3. Bảng so sánh 5 mã gối đỡ phổ biến nhất (UCP, UCF…)
- 4. Ứng dụng thực tế trong công nghiệp và nông nghiệp
- 5. Hướng dẫn lựa chọn và quy trình bảo trì 3 bước
- 6. Địa chỉ cung cấp gối đỡ vòng bi uy tín
1. Vai trò của gối đỡ trong hệ thống chuyển động
Gối đỡ (Pillow Block) đóng vai trò là “điểm tựa” cố định trục xoay, giúp giảm ma sát và triệt tiêu rung động khi máy hoạt động ở tốc độ cao.
Gối đỡ giúp cố định và bảo vệ trục xoay công nghiệp
Đặc điểm nổi bật của linh kiện này là khả năng “tự lựa” (Self-aligning), cho phép vòng bi bên trong xoay nhẹ để bù đắp các sai lệch về độ đồng tâm của trục trong quá trình lắp đặt, điều mà các loại ổ trượt thông thường không làm được.

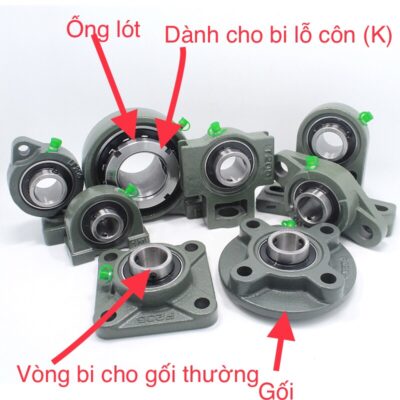

2. Cấu tạo chi tiết: Vỏ gang & Lõi vòng bi chuyên dụng
Một bộ gối đỡ tiêu chuẩn được cấu thành từ hai bộ phận tách biệt: Vỏ đúc chịu lực và lõi vòng bi có phớt chặn bụi.
- Vỏ gối (Housing): Thường đúc từ gang hợp kim siêu bền hoặc thép. Thiết kế vỏ có vú mỡ để tái bôi trơn và các lỗ bắt bu-lông để cố định vào bệ máy.
- Vòng bi (Insert Bearing): Là loại vòng bi cầu đặc biệt, có ca ngoài hình cầu để khớp với vỏ và ca trong có vít me (Grubscrew) để siết chặt vào trục máy.

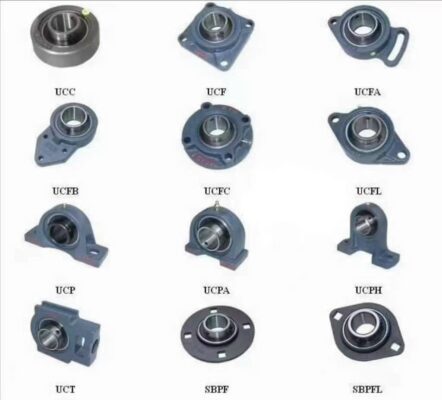

3. Bảng so sánh 5 mã gối đỡ phổ biến nhất
Mỗi loại gối đỡ được thiết kế cho một vị trí lắp đặt và phương chịu tải khác nhau. Dưới đây là bảng nhận diện nhanh:
| Mã Gối | Hình Dáng Đặc Trưng | Vị Trí Lắp Đặt Tối Ưu |
|---|---|---|
| UCP | Hình chữ Omega (có 2 chân đứng) | Lắp trên bề mặt phẳng ngang |
| UCF | Mặt bích hình vuông (4 lỗ) | Lắp ốp vào vách máy, khung đứng |
| UCFL | Mặt bích hình thoi (2 lỗ) | Không gian hẹp, tải trọng trung bình |
| UCT | Hình chữ T (có rãnh trượt) | Dùng để tăng đưa băng tải, xích |
| UCFC | Mặt bích hình tròn (4 lỗ) | Vị trí cần định tâm trục chính xác cao |
4. Ứng dụng thực tế trong công nghiệp và nông nghiệp
Nhờ khả năng chịu tải hướng kính tốt, gối đỡ vòng bi là linh kiện không thể thiếu trong các hệ thống chuyển động quay.
- Sản xuất công nghiệp: Lắp trong các trục rulo băng tải, quạt hút công nghiệp, máy nén khí và dây chuyền đóng gói.
- Nông nghiệp hiện đại: Sử dụng cho máy gặt đập liên hợp, máy xát gạo và các hệ thống máy cày.
- Xây dựng: Thành phần chính trong máy trộn bê tông, máy nghiền đá và cần trục nâng hạ.
5. Hướng dẫn lựa chọn và quy trình bảo trì 3 bước
Lựa chọn đúng thông số kỹ thuật giúp giảm 50% nguy cơ hỏng hóc trục và động cơ do rung lắc.
Khi mua gối đỡ, đồng chí cần lưu ý:
1. **Kích thước lỗ trong (d):** Phải vừa khít với đường kính trục máy.
2. **Vật liệu vỏ:** Chọn vỏ Inox hoặc Nhựa nếu làm việc trong môi trường thực phẩm, hóa chất.
Quy trình bảo trì định kỳ:
- Bơm mỡ: Bơm lượng mỡ vừa đủ (khoảng 1/3 không gian) để tránh làm hỏng phớt chặn bụi.
- Kiểm tra nhiệt độ: Nếu gối nóng trên 80°C, cần kiểm tra ngay độ bôi trơn hoặc tải trọng.
- Siết vít khóa: Đảm bảo vít me cố định vòng bi và trục luôn chặt, tránh hiện tượng trượt trục.
6. Địa chỉ cung cấp gối đỡ vòng bi uy tín
Để đảm bảo hiệu suất vận hành, đồng chí nên ưu tiên các dòng gối đỡ chính hãng từ GKB, SKF hoặc ASAHI. CÔNG TY TNHH ĐẦU TƯ VÀ PHÁT TRIỂN THƯƠNG MẠI HẢI ANH VIỆT NAM tự hào là đơn vị phân phối vật tư cơ khí uy tín
Liên hệ Hotline: 0386.379.186 hoặc truy cập https://vongbihaianh.com/goi-do/ để nhận tư vấn kỹ thuật và báo giá tốt nhất!
